Datenblätter PIR- und DUAL-Bewegungsmelder

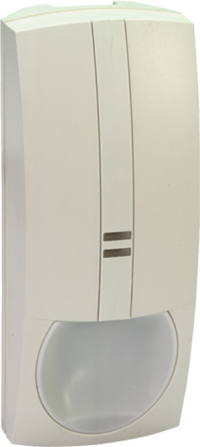

Viewguard DUAL BUS-2/BUS-1 mit Flächenoptik Viewguard DUAL BUS-2/BUS-1 mit Flächenoptik

Viewguard DUAL BUS-2/BUS-1 Bewegungsmelder mit Flächenoptik. Betrieb am BUS-2 oder alternativ am BUS-1. VdS-Zulassung G108512 (EMT), Klasse B. Richtlinienkonformität EN 50131-1 und EN 50131-2-4: 2008-10, Grad 2.

Leistungsmerkmale:

  • Mikrowellensensor - Kann im Zustand "unscharf" deaktiviert werden
  • LED-Anzeige - Eindeutige Anzeige des Betriebszustands sowie Detektionsanzeige im Gehtestbetrieb über zwei LEDs
  • EMK-Logik - Der als erster ausgelöste Melder kann mit Hilfe der LED-Anzeige identifiziert werden
  • Gehtestfunktion - Einfache Möglichkeit zur Funktionskontrolle und Überprüfung des Detektionsbereichs
  • Meldergruppen-Eingang (nur BUS-Melder) zur Integration von Kontakten/potentialfreien Meldern in das BUS-2 System (an 561-MB24/48/100 Zentralen) oder BUS-1 System (an 561-MB24/48/100 und MB256 plus Zentralen), die Meldergruppe ist nicht löschbar
  • Detektionsreichweite - Reichweite in vier Stufen programmierbar
  • Detektionsempfindlichkeit - Empfindlichkeit in zwei Stufen programmierbar.
  • Betriebsspannungsüberwachung - Störungsmeldung bei zu niedriger Betriebsspannung
  • Temperaturmessung (nur BUS-2 an 561-MB24/48/100) - Temperaturalarm bei unzulässig hoher/niedriger Umgebungstemperatur
  • Alarmschwellen programmierbar
  • Abreißsicherung / Deckelkontakt
  • Vielseitige Montagemöglichkeiten - Vertikal nach unten geneigt, horizontal nach links oder rechts, Eckmontage und
  • Montage auf Verstell- oder Kugelgelenk (Zubehör)

Die Viewguard DUAL Bewegungsmelder verfügen über zwei unabhängig arbeitende Sensorsysteme, PIR-Bewegungsmelder und Mikrowellensensor.

Das Funktionsprinzip der Melder beruht auf einer intelligenten Verknüpfung der beiden Sensorsysteme. Durch diese Verknüpfung sind die Melder besonders unempfindlich gegenüber Luft- und Wärmeturbulenzen und zeichnen sich durch optimale Alarmerkennung bei extrem hoher Falschalarmsicherheit aus.

Zur lückenlosen Detektion sind die Melder mit einer hochwertigen Spiegeloptik (Flächenoptik) ausgestattet.

Allgemeine Technische Daten:

  • Betriebsnennspannung 12 V DC
  • Betriebsspannungsbereich 8 V bis 15 V DC
  • Stromaufnahme bei 12 V DC 6,6 mA BUS-2, 9 mA BUS-1 , 7,6 mA EMK , 4 mA LED
  • Reichweite programmierbar
  • Flächenoptik 22 Zonen, bis 15 m, Öffnungswinkel 80°
  • Einbaulage senkrecht, Optik unten
  • Schwenkbereich Melder mit Verstellgelenk: ±20° horizontal;
  • +4° bis -8° vertikal
  • Alarmanzeige LED rot
  • Störungsanzeige LED gelb
  • Schutzart nach DIN 40050 IP 30
  • Umweltklasse gemäß VdS II
  • Betriebstemperaturbereich -10 °C bis +55 °C
  • Lagerungstemperaturbereich -25 °C bis +70 °C
  • Abmessungen ohne Verstellgelenk (B x H x T) 64 x 158 x 48 mm
  • Farbe verkehrsweiß, ähnlich RAL 9016

Erfassungsbereiche:

  • Empfohlene Montagehöhe 2,5m für optimale Ansprechempfindlichkeit
  • Flächenoptik mit Unterkriechschutz
    • Optik-Aufteilung 22 Zonen auf 5 Ebenen
    • Öffnungswinkel 80° horizontal, 64° vertikal
    • Reichweiten 8, 11, 13 und 15m

Zubehör:

  • Verstellgelenk, horizontal ±20°, vertikal +4° bis -8° gemäß VdS und EN Grad 2
  • Kugelgelenk-Set für Wand- und Eckmontage, horizontal ±45°, vertikal ±20° nicht gemäß VdS und EN
  • Plombe (VPE = 20 Stück)

Bitte beachten Sie, dass alle Informationen ohne Gewähr sind und auf Herstellerangaben beruhen. Technische Änderungen an Geräten und Ausführungen sind natürlich jederzeit möglich und können unter Umständen in unseren Informationen noch nicht enthalten sein.
